منتجات أسلاك الزيتون والكابلات

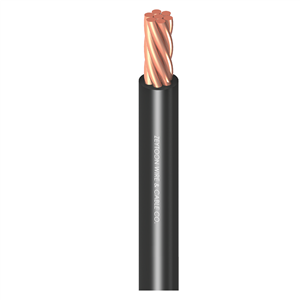

أسلاك بتركيب ثابت

أسلاك بتركيب ثابت

        التطبيق

يُستخدم هذا النوع من الأسلاك في التوصيلات الداخلية للوحات الكهربائية وموزّعات الكهرباء. ويجوز استخدام هذه الأسلاك في الأنابيب وتحت الجبس. هذا ويمكن استخدام الأسلاك ذات الموصّل المجدول المنظّم (الفئة 2) كوصلات كهربائية في القنوات تحت الأرضية والآلات والمكائن ولوحات التحكّم وأجهزة السيطرة والمراقبة.

الصياغة

الموصّل: النحاس الملدّن لفئة1 (السلك المفرد المجدول) أو الفئة 2 (نظام الجَدْل) وفقًا لمواصفات IEC 60228 أو ISIR 3084
العازل: خليط PVC من نوع C/PVC


المواصفات

IEC 60227-1 أو 10 ISIRI (607) بجهد اسمي 750/450 فولت لمساحات مقطعية تزيد عن 1 مم مربع
IEC 60227-5 أو 50 ISIRI (607) بجهد اسمي 500/300 فولت لمساحات مقطعية 5.0, 75.0 و1 مم مربع

مساحة المقطع العرضي الاسمية للموصل
(mm²)		 مجموعة الموصل سمك العزل
(mm)		 متوسط ​​القطر الخارجي
(الحد الأدنى - الحد الأعلى)
(mm)		 الحد الأدنى من مقاومة العزل عند 70 درجة مئوية
(MΩ.km)		 الحد الأدنى لمقاومة الموصل عند 20 درجة مئوية
(Ω/km)		 الوزن التقريبي
(Kg/km)
0.5 1 0.6 1.9 2.3 0.0150 36 8
0.75 1 0.6 2.1 2.5 0.0120 24.5 11
1 1 0.6 2.2 2.7 0.0110 18.1 14
1.5 1 0.7 2.6 3.2 0.0110 12.1 20
2.5 1 0.8 3.3 4.0 0.0090 7.41 31
2.5 2 0.8 3.3 4.0 0.0090 7.41 33
4 1 0.8 3.6 4.4 0.0085 4.61 46
4 2 0.8 3.8 4.6 0.0077 4.61 48
6 1 0.8 4.1 5.0 0.0070 3.08 66
6 2 0.8 4.3 5.2 0.0065 3.08 69
10 1 1.0 5.3 6.4 0.0070 1.83 105
10 2 1.0 5.7 6.8 0.0065 1.83 110
16 2 1.0 6.4 7.8 0.0050 1.15 169
25 2 1.2 8.1 9.7 0.0050 0.727 262
35 2 1.2 9.0 10.9 0.0043 0.524 354
50 2 1.4 10.6 12.8 0.0043 0.387 490
70 2 1.4 12.1 14.6 0.0035 0.268 678
95 2 1.6 14.1 17.1 0.0035 0.193 935
120 2 1.6 15.6 18.8 0.0032 0.153 1165
150 2 1.8 17.3 20.9 0.0032 0.124 1436
185 2 2.0 19.3 23.3 0.0032 0.0991 1795
240 2 2.2 22 26.6 0.0032 0.0754 2345
