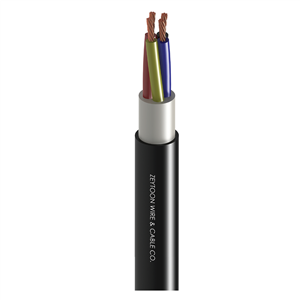

كابلات الجهد العالي بغطاء بي. في. سي

كابلات الجهد العالي بغطاء بي. في. سي

التطبيق

يتمّ استخدام هذا النوع من الكابلات لتوفير الطاقة الكهربائية في المساحات المفتوحة وتحت الأرض وفي المياه وداخل المبنى وقنوات مدّ الكابلات ومحطّات توليد الطاقة والاستهلاكات الصناعية في مراكز التوزيع وكذلك شبكات الاستهلاك وفي الأماكن التي لا يُحتمل فيها أن تلحق أضرار ميكانيكية بالكابل.

الصياغة

الموصّل: النحاس الملدّن، فئة الأسلاك المجدولة المفردة، الفئة 2 المجدولة بانتظام أو فئة 5 المرنة وفقًا لمواصفات IEC 60228 أو ISIRI 3084

العازل: خليط PVC من نوع A/P

كيفية استقرار الأوتار: الأوتار مجدولة في كابلات متعددة الأوتار

الغطاء المتوسط: يتم تغطية الأوتار المجدولة بخلائط من PVC المبثوق أو شريط بشكل عرضي.

الغطاء: خليط PVC من نوع ST1/PVC، لون الغطاء عادة ما يكون أسود.

المواصفات

IEC 1- 60502 أو 1- ISIRI 3569 بجهد اسمي 1000/600 فولت


عدد والمقطع العرضي للموصلات
(mm²)
سمك العزل
(mm)
سمك الغطاء الأوسط
(mm)
سمك الطلاء
(mm)
متوسط ​​القطر الخارجي
(mm)
الحد الأدنى لمقاومة الموصل عند 20 درجة مئوية
(Ω/km)
الوزن التقريبي
(Kg/km)
1 x 10 1.0 - 1.4 8.8 1.83 155
1 x 16 1.0 - 1.4 9.9 1.15 233
1 x 25 1.2 - 1.4 11.6 0.727 355
1 x 35 1.2 - 1.4 12.7 0.524 447
1 x 50 1.4 - 1.4 14.7 0.387 590
1 x 70 1.4 - 1.4 16.4 0.268 799
1 x 95 1.6 - 1.5 21.1 0.193 1106
1 x 120 1.6 - 1.5 22.8 0.153 1342
1 x 150 1.8 - 1.6 25.4 0.124 1663
1 x 185 2.0 - 1.7 28.6 0.0991 2091
1 x 240 2.2 - 1.8 31.5 0.0754 2720
1 x 300 2.4 - 1.9 31.5 0.0601 3370
1 x 400 2.6 - 2.0 35.3 0.0470 4154
1 x 500 2.8 - 2.1 39.2 0.0365 5310
2 x 4 1.0 - 1.4 12.5 4.61 303
2 x 6 1.0 - 1.8 15 3.08 374
2 x 10 1.0 - 1.8 16.7 1.83 493
2 x 16 1.0 - 1.8 17.5 1.15 734
2 x 25 1.2 - 1.8 23 0.727 1059
2 x 35 1.2 - 1.8 25.5 0.524 1346
2 x 50 1.4 - 1.8 27 0.524 1742
2 x 70 1.4 - 1.9 28.7 0.387 2069
3 x 25 1.0/1.2 1.0 1.8 27 0.727/1.15 1440
3 x 35 1.0/1.2 1.0 1.8 28 0.524/1.15 1799
3 x 50/25 1.2/1.4 - 1.9 32 0.387/0.727 2069
3 x 70/35 1.2/1.4 - 2.0 35 0.268/0.524 2824
3 x 95/50 1.4/1.6 - 2.2 40.5 0.193/0.387 3876
3 x 120/70 1.4/1.6 - 2.3 44 0.153/0.268 4850
3 x 150/70 1.4/1.8 - 2.4 48 0.124/0.268 5823
3 x 185/95 1.6/2.0 - 2.6 53 0.0991/0.193 7334
3 x 240/120 1.6/2.0 - 2.8 60 0.0754/0.153 9478
3 x 300 2.4 - 1.9 31.5 0.0601 3370
3 x 400 2.6 - 2.0 35.3 0.0470 4154
3 x 500 2.8 - 2.1 39.2 0.0365 5310
4 x 16 1.0 1.0 1.8 22.5 1.15 1115
4 x 25 1.2 1.0 1.8 26.9 0.727 1620
4 x 35 1.2 1.0 1.8 29.5 0.524 2100
4 x 50 1.4 - 1.9 32 0.387 2742
4 x 70 1.4 - 2.0 35 0.268 3534
4 x 95 1.6 - 2.2 40.5 0.193 4570
4 x 120 1.6 - 2.3 44 0.153 5590
