کابل های تخت جز مجموعه سیم و کابل قابل انعطاف هستند و به دلیل مقاومت و دوام بالایی که دارند، توانسته اند بازار خوبی در ایران پیدا کنند. عایقی که برای حفاظت از هادی های موجود در کابل تخت استفاده می شود، می تواند از جنس 4، 8، 12، 20 و 24 رشته باشد که کابل تخت 4 رشته یکی از کابل های تخت استاندارد بشمار می رود. لازم به ذکر است که هر کدام از این کابل های تخت برای کار خاصی استفاده می شوند.
به دلیل شکل ظاهری که دارد یعنی تخت بودن آن‌ها، گرما را به شکل بهتری به بیرون کابل انتقال یا هدایت میکند؛ این امر باعث می‌شود که سیم یا کابل داغ نکند. لازم است بدانید که استحکام مکانیکی این کابل بالا است لذا تنش کششی بین هادی، روکش و عایق در این کابل به اشتراک گذاشته می‌شود. در هر مکانی که نتوان از کابل‌های گرد استفاده کرد، کابل تخت را مورد استفاده خود قرار می‌دهند.
کابل‌های تخت به علت بالا بودن نسبت سطح به حجم، برای انتقال گرما بهتر عمل می‌کنند و به راحتی گرما را به بیرون کابل هدایت می‌کنند تا از داغ شدن سیم جلو گیری شود. از کابل‌های تخت در صنایع گوناگون از جمله صنایع ساختمان سازی، ماشین آلات صنعتی، جرثقیل ها، بالابر‌ها و… استفاده می‌شود.

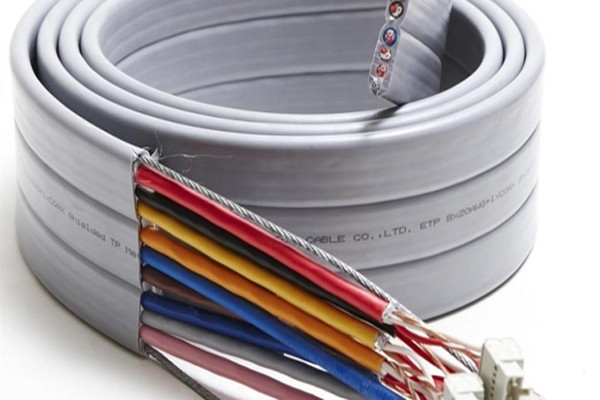

کابل افشان تخت از نظر سایز و شکل مقطع، به گونه‌ای است که با افزایش انعطاف پذیری، کاهش فضای اشغال شده، انتقال گرمای عالی و دارا بودن استحکام بالا، طرفداران زیادی پیدا کرده است. این نوع کابل‌ها از پر تقاضا‌ترین کابل‌های بازار هستند. به این ترتیب با توجه به ویژگی‌های گفته شده، کابل افشان تخت موتور چاهی که یک نوع کابل تخت افشان است، از انعطاف پذیری بالایی برخوردار بوده و روکش ضد آب دارد.
![کابل]()
مزایای کابل افشان تخت
مزیتهای مهم کابل تخت که غالباً نتیجه شکل هندسی آن میباشد عبارتند از:
انعطاف پذیری بیشتر نسبت به کابل گرد
در جمع شدن جای کمتری را اشغال میکند.
نسبت سطح به حجم کابل تخت بیشتر از نوع گرد است که در انتقال بهتر گرما به خارج از کابل مؤثر خواهد بود.
با به اشتراک گذاری تنش کششی بین هادی، عایق و روکش در کابل تخت، استحکام مکانیکی بهتری نسب به کابل گرد در شرایط یکسان برای آن وجود دارد.
کابل‌ها عموماً دارای یک مقطع دایره‌ای هستند و این هندسه برای اکثر برنامه‌ها مناسب‌ترین شکل است اما کابل‌های “تخت”، مسطح و بسیار انعطاف‌پذیر نیز وجود دارد که برای مدت طولانی در بازار موجود است و مورد استفاده‌های جالبی قرار گرفته‌اند.
کابل تخت امکان طراحی فشرده هادی‌های الکتریکی و لوله‌ها، قرار دادن نیرو، سیگنال، فیلم، داده‌ها و حتی لوله‌های پنوماتیک را در یک پروفیل تخت فراهم می‌کنند. با از بین بردن چندین لایه پرکننده، محافظ و ژاکت مورد استفاده در کابل‌های گرد باعث کاهش فضا، وزن و طول عمر فوق العاده می‌شوند.
کابل‌های تخت به دلیل طراحی صاف و جمع و جورشان، انعطاف پذیرتر از نمونه‌های گرد خود هستند، خصوصاً در کاربردهای با انعطاف پذیری بالا مانند روبات‌ها، فستون و تجهیزات پردازش خودکار.
آن‌ها همچنین برای سیستم‌های نظامی، هوافضا، پزشکی و اتاق تمیز مناسب هستند. این انعطاف پذیری را میتوان به این واقعیت نسبت داد که کابل‌های تخت به طور مساوی و در همان صفحه خم می‌شوند و باعث کاهش پیچش و فشار وارد شده بر روی کابل‌های گرد می‌شوند. با ارائه شعاع خم کوچک، کابل‌های تخت می‌توانند در فضاهای فشرده و جمع و جور قرار بگیرند و برای ده‌ها میلیون چرخه طراحی و مورد استفاده قرار بگیرند.
![سیم کابل تخت]()
تفاوت کابل تخت با کابل گرد
هادی در کابل‌های تخت با فاصله‌ی یکسانی برای پیمایش فاصله‌ی مساوی قرار دارند. اما در کابل گرد، سیم‌ها به داخل کابل می‌پیچند و می‌چرخند، بنابراین فاصله و طول مسیر متفاوت است و به طور مداوم تغییر میکند. نتیجه این است که کابل‌های مسطح عملکرد الکتریکی قابل ملاحظه‌ای بهتر از کابل‌های گرد دارند، از جمله سرعت سیگنال سریع‌تر، کج شدن کمتر و ظرفیت حمل جریان بالاتر، به دلیل مسیر ثابت و خط مستقیم جریان الکتریکی در یک کابل تخت.
یک مزیت نهایی در طراحی کابل‌های مسطح این است که خاتمه و شناسایی آن‌ها نسبت به کابل‌های گرد راحت‌تر است، زیرا آن‌ها شکل موازی دارند. این طراحی موازی به این معنی است که ترمیم آن‌ها آسان است و این برابری باعث می‌شود طراحی قوی باشد، زیرا فشار و بار به طور مساوی در کل کابل توزیع می‌شود.
سایز: کابل تخت در سطح مقاطع مختلف و با تعداد رشته های متنوع قابل تولید و فروش است. از جمله سایزهای این کابل میتوان به 0.5×2، 0.75×2، 1×2، 1.5×2، 2.5×2، 6×3، 10×3، 16×3، 25×3، 35×3، 1.5×4، 2.5×4، 4×4، 6×4، 10×4، 16×4، 1.5×8، 2.5×8، 0.75×12، 1.5×12، 2.5×12، 1.5×16 و 0.75×24 اشاره نمود.
ساختار کابل افشان تخت
هادی: مس نرم شده افشان
عایق: پی وی سی یا رابر
چینش رشته های کابل: به شکل موازی
روکش: PVC یا رابر (آمیزه های لاستیک مصنوعی)
