استفاده عمده کابل افشان در مواردیست که نیاز به قابلیت انعطاف زیاد باشد و یا کابل در اتصالات متحرك استفاده شود. البته جهت تاسیسات صنعتی و ساختمان ها و بسیاری موارد دیگر نیز کاربرد دارد. و معمولا در نقاطی قابل نصب است که خطر ضربات مکانیکی وجود نداشته باشد. این کابل ها از جنس مس قابل انعطاف (کلاس 5 یا 6 هادیها) و عایق PVC/C یا PVC/D در سایزهای کوچک (تا 4 میلیمتر مربع) و PVC/A در سایزهای بزرگ می باشد.
انواع سیم و کابل افشان را می توانید از زیتون کابل به عنوان مرجع تخصصی ارائه دهنده انواع سیم و کابل برق تهیه کنید.
کابل افشان شیلد دار
کابل افشان از نظر محافظت دارای دو نوع شیلد دار و بدون شیلد هستند. هنگام نصب کابل، شناخت محیط پیرامون به شما کمک می‌کند که بدانید کابل افشان شیلد دار لازم است یا نه. با وجود انواع و دسته‌های مختلف کابل‌ها مهم است که بدانید هر نوعی برای کجا و در چه زمانی مناسب هستند.
کابل‌های بدون شیلد رایج‌تر هستند و معمولاً برای مکان‌هایی مورد استفاده قرار می‌گیرند که نویزی در محیط وجود ندارد و احتمال آسیب رسیدن به کابل نیز پایین است. در بیشتر موارد این کابل‌ها جوابگوی نیاز شما را تامین می‌کند اما گاهی ممکن است بخواهید یا مجبور باشید از کابل‌های خود مراقبت بیشتری به عمل آورید.
در این موارد باید از کابل افشان شیلد دار استفاده کنید. کابل افشان شیلد دار انواع و لایه‌های مختلفی دارد؛ از این‌رو برای انتخاب کابل مناسب باید کاربرد، مزایا و ویژگی‌های هر کابل افشان شیلد دار را بشناسید.
![انواع کابل افشان]()

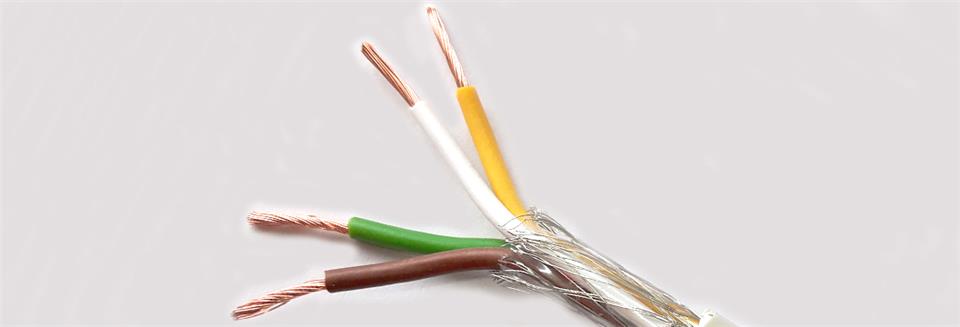

کابل افشان شیلد دار چیست؟
شیلد در کابل یک محفظه یا پوشش فلزی است که رساناهای روکش‌دار را در یک هسته یا فقط در کانون کابل می‌بندد. شیلدها عموماً از فویل یا رشته‌های فلزی بافته شده هستند. اغلب مس با روکش قلع، مس لخت، آلومینیوم یا دیگر مواد رسانای برق هستند.
فواید کابل افشان شیلد دار
- کاهش تابش سیگنال از کابل
- کاهش خطرات ناشی از اتصال برق
- کاهش اثر تداخل و پارازیت الکترومغناطیسی
در کجا از کابل افشان شیلد دار استفاده می‌شود؟
محیط الکتریکی پیرامون محلی که می‌خواهید کابل را در آن نصب کنید، تعیین می‌کند که بهترین انتخاب برای شما کدام می‌تواند باشد. مثلا در کابل‌های ابزار دقیق همواره باید از کابل شیلد دار استفاده کنید.
در صورت استفاده از کابل بدون شیلد در این سیستم، ممکن است نویز شدید عملیات انتقال سیگنال را با مشکل مواجه کند.
چرا کابل افشان شیلد دار برای محیط‌های دارای نویز مناسب است؟
همه‌ی ما با تداخل‌ها و پارازیت‌های الکترومغناطیس و فرکانس رادیویی (EMI/ RFI) احاطه شده‌ایم. این تداخل‌ها و پارازیت‌ها ممکن است بر کیفیت مکالمه‌ی تلفنی شما تاثیر بگذارند و صدای طرف مقابل به درستی یا اصلا نشنوید. در شبکه‌های کامپیوتری هم نویزها می‌توانند انتقال داده‌های شما را با مشکل مواجه کنند.
اگر نویز خیلی قوی باشد، بر ترافیک داده‌ها نیز تاثیر می‌گذارد و مانع گرفتن داده‌ها توسط کامپیوترها می‌شود. وقتی این اتفاق برای کامپیوترهای زیادی رخ دهد، شبکه کند می‌شود. کابل افشان شیلد دار می‌تواند یک راه حل مناسب برای مقابله مشکلات گفته شده باشد.

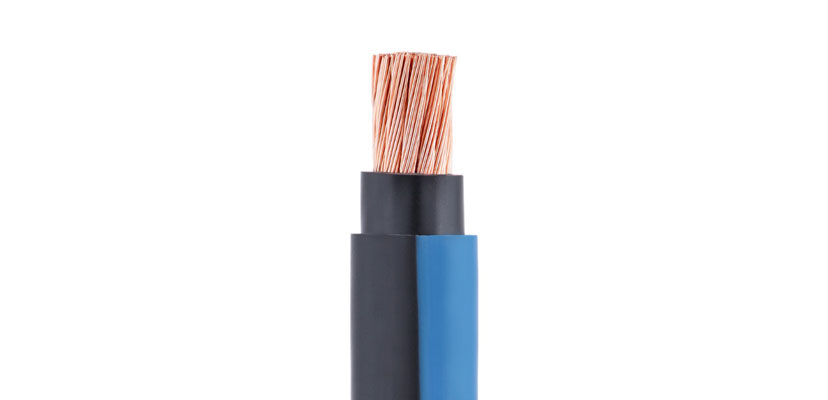

کابل های افشان تک رشته ای
یکی از انواع کابل های موجود در بازار ، کابل افشان تک رشته‌ای است. کابل افشان، یک کابل انعطاف پذیر است که از تعدادی سیم مسی به هم تابیده شده تشکیل شده و به دلیل انعطاف بالایی که دارد، کاربردهای زیادی دارد.
کابل‌های افشان تک رشته‌ای عموماً برای مسافت‌های کوتاه طراحی شده اند و در ساختمان، اتصالات لوازم برقی، ماشین آلات، تجهیزات الکتریکی، تابلو‌ها و... استفاده می‌شوند.
![انواع کابل افشان]()
این کابل‌های بیشتر در جایی که امکان آسیب مکانیکی وجود نداشته باشد، استفاده می‌شوند در نتیجه برای استفاده در ساختمان‌های تجاری و مسکونی بسیار مناسب هستند.
به هدایت کننده جریان در کابل، هادی کابل می‌گویند. هادیها درواقع رساناهای جریان الکتریکی هستند. مس، طلا و نقره بهترین هادیها هستند و به دلیل قیمت بسیار بالای طلا و نقره معمولا از مس و آلومینیوم به عنوان هادی استفاده می‌شود. هادی کابل افشان تک رشته‌ای نیز از جنس مس است. روکش کابل‌های افشان تک رشته‌ای از جنس پلی وینیل کلراید یا PVC است.
بیشتر بخوانید: هادی برق چیست؟
مقطع این کابل‌ها با توجه به جریان عبوری متفاوت است و در مقاطع ۰٫۵ , ۰٫۷۵ , ۱ , ۱/۵ , ۲٫۵ , ۴ , ۶ , ۱۰ , ۱۶ , ۲۵ , ۳۵ , ۵۰ , ۷۰ , ۹۵ , ۱۲۰ , ۱۵۰ , ۱۸۵ و ۲۴۰ میلیمتر مربع در بازار یافت می‌شوند. همچنین استاندارد قطر هادی کابل‌های افشان , ۰٫۲۳۶ , ۰٫۲۳۵ , ۰٫۲۳۲ میلیمتر است.
حداکثر دمای کار هادی کابل افشان تک رشته‌ای ۷۰ درجه سانتیگراد است. همچنین ولتاژ نامی در کابل‌های افشان تا مقطع ۱ میلیمتر مربع ۳۰۰/۵۰۰ ولت و در مقطع بالاتر از ۱ میلیمتر مربع ۴۵۰/۷۵۰ ولت میباشد.
مقایسه کابل افشان تک رشته ای با کابل مفتولی
انتخاب درست کابل‌ها در شرایط مختلف اهمیت بسیار زیادی دارد، برای شناخت بهتر کابل افشان تک رشته‌ای بد نیست به تفاوت‌های این کابل با کابل مفتولی اشاره کنیم:
- • سیم‌های مفتولی یا سیم‌های خشک از یک رشته هادی مس و روکش پلی وینیل کلراید یا PVC عایق تشکیل شده‌اند.
- • کابل‌های افشان به دلیل ساختار رشته‌ای، انعطاف پذیری بالاتری نسبت به کابل‌های مفتولی دارند.
- همچنین کابل‌های افشان خاصیت شکل پذیری بالاتری دارند و نشکن هستند. به این ترتیب کابل‌های افشان بیشتر مناسب مسافت‌های کوتاه و ماشین‌آلات اند، در حالی که کابل‌های مفتولی در سطح مقطع‌های بزرگ کاربرد دارند.
- • هزینه کابل‌های مفتولی پایین‌تر از کابل‌های افشان است.
- • کابل‌های مفتولی یک رشته‌ای هستند در نتیجه احتمال اتصالی در آنان پایین‌تر است. همچنین کابل مفتولی در برابر خوردگی مقاومت بالاتری دارد.
- • مقاومت الکتریکی در کابل‌های افشان بالاتر است پس کابل‌های مفتولی در مسافت‌های زیاد بهتر عمل می‌کنند.
فروش کابل افشان
کابل افشان (به انگلیسی: Cable Conduit) یک راهبری است که طراحی شده است تا کابل‌ها و سیم‌ها را درون آن قرار داده و محافظت کند. این کابل معمولاً از مواد مقاوم و انعطاف‌پذیری تشکیل شده است و به عنوان یک پوشش حفاظتی برای کابل‌ها عمل می‌کند.
کاربردهای کابل افشان
کابل افشان دارای کاربردهای متنوعی است و در بسیاری از صنایع و بخش‌های مختلف استفاده می‌شود. در زیر تعدادی از کاربردهای رایج کابل افشان را می‌توانید بیابید:
1. ساختمان‌ها و اماکن تجاری: در ساختمان‌ها و اماکن تجاری، کابل افشان برای حفظ و محافظت از کابل‌های برقی، شبکه‌های ارتباطی (مانند کابل‌های اترنت) و کابل‌های دیگر استفاده می‌شود.
2. صنعت برق و الکترونیک: در بخش صنعت برق و الکترونیک، کابل افشان برای محافظت و راهبری کابل‌های برقی و سیم‌های انتقال داده استفاده می‌شود. این کابل‌ها معمولاً در محیط‌های صنعتی مورد استفاده قرار می‌گیرند و نسبت به عوامل خارجی مانند رطوبت، گرد و غبار و ضربه مقاومت بیشتری دارند.
3. حمل و نقل: در صنعت حمل و نقل، کابل افشان برای محافظت کابل‌ها و سیم‌ها در خودروها، قطارها، هواپیماها و سایر وسایل نقلیه استفاده می‌شود. این کابل‌ها باید تحت تأثیر شرایط سخت مانند ارتعاشات، دما و رطوبت قرار گیرند.
4. فضای باز و محیط‌های خارجی: در محیط‌های باز و فضای‌های خارجی که کابل‌ها ممکن است به عوامل آب و هوایی و خارجی آسیب ببینند، کابل افشان برای حفاظت و محافظت مناسب استفاده می‌شود. این شامل باغ‌ها، پارک‌ها، نیروگاه‌های برق خورشیدی و بادی، تاسیسات پتروشیمی و غیره می‌شود.
کابل افشان به عنوان یک راهبری و محافظ برای کابل‌ها و سیم‌ها عمل می‌کند و کمک می‌کند تا از خرابی، املاک و امتیازات الکتریکی جلوگیری شود.

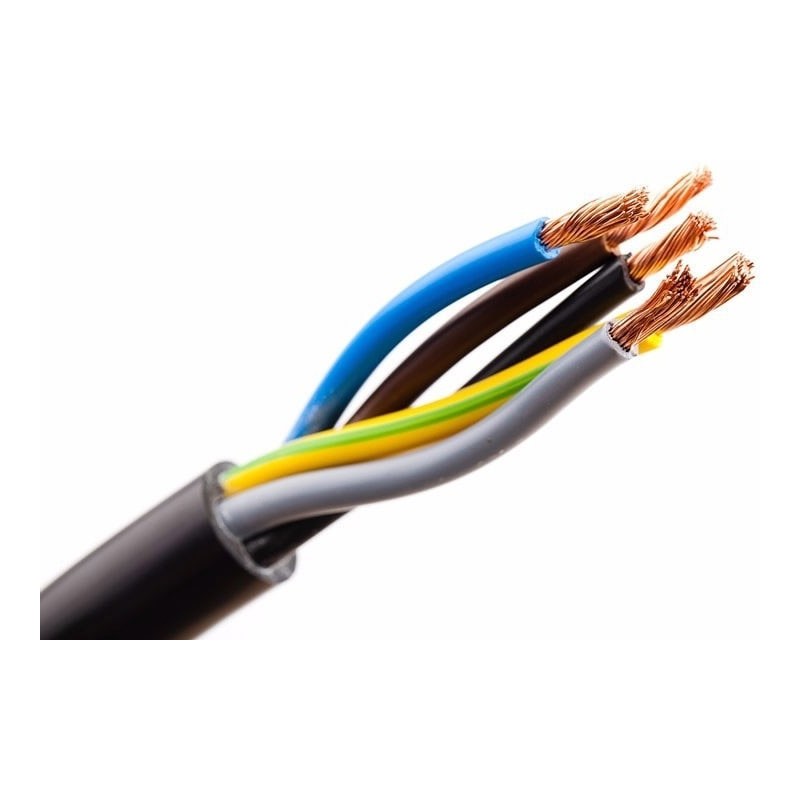

مزایای کابل افشان
- سرعت بالا: کابل‌های افشان قادر به انتقال داده‌ها با سرعت بالا هستند که برای برقراری ارتباطات سریع و پایدار بسیار حائز اهمیت است.
- کیفیت بالا: این کابل‌ها از جنس مواد با کیفیت ساخته می‌شوند که تضمین می‌کنند که انتقال اطلاعات بدون هیچ گونه تغییر و اختلالی صورت گیرد.
- انعطاف پذیری: کابل‌های افشان قابلیت انعطاف و تغییر شکل دارند که در نصب و استفاده آن‌ها بسیار مفید است.
- مقاومت در برابر تداخلات الکترومغناطیسی: این کابل‌ها دارای پوشش‌هایی هستند که از تداخلات الکترومغناطیسی و اختلالات الکتریکی محافظت می‌کنند، بنابراین، کیفیت انتقال اطلاعات را بهبود می‌بخشند.
![مزایای کابل افشان]()
نکات مهم در خرید و فروش کابل افشان
- نیازهای خود را تعیین کنید: قبل از خرید کابل افشان، نیازهای خود را به دقت بررسی کنید. بررسی کنید که برای کدام بستر ارتباطی آن را نیاز دارید و چه نوع کابلی برای شما مناسب است.
- بررسی کیفیت و استانداردها: در هنگام خرید کابل افشان، به کیفیت و استانداردهای مربوط به آن توجه کنید. اطمینان حاصل کنید که کابل مورد نظر شما استانداردهای لازم را داراست و از مواد با کیفیت ساخته شده است.
- مشاوره با تخصصی‌ها: در صورت نیاز، با کارشناسان و فروشندگان متخصص در این زمینه مشورت کنید. آن‌ها می‌توانند شما را در انتخاب بهترین کابل افشان برای نیازهای خاص تان راهنمایی کنند.
- قیمت و قابلیت مقایسه: قبل از خرید، قیمت‌ها و مشخصات کابل‌های مختلف را مقایسه کنید. این کار به شما کمک می‌کند تا بهترین انتخاب را با توجه به نیازها و بودجه خود داشته باشید.
موارد مورد استفاده از کابل افشان
این کابل به علت این‌که بسیار سبک و نرم است، در فاصله‌های بسیار کوتاه و کم استفاده شده و در فاصله‌های زیاد و طولانی کاربرد آن‌چنان خاصی ندارد و همچنین از این نوع کابل می‌توان برای کابل مورد نیاز پمپ شناور چاه عمیق نیز بهره برد.
هر نوع از آنان ویژگی‌ها، مشخصات و کاربرد منحصربه‌فرد خود را داشته و اساساً استفاده از آنان در موتورها کاربرد ندارد؛ چون در بیشتر موتورها به علت تشکیل عایق‌بندی مجزا، حجم و راندمان موتور افزایش پیدا می‌کند.
مقاومت و پایداری ویژه کابل افشان در مقایسه با مقاومت و پایداری ویژه کابل‌های استخوانی یا یکپارچه بسیار زیاد است و بنابراین در فرکانس‌های کم، جریان مغناطیسی تولید می‌کند. بیشترین کاربرد کابل‌های افشان در مواردی میباشد که به انعطاف‌پذیری بسیاری نیاز بوده و یا کابل افشان در اتصالات متحرک استفاده شود.
این نوع کابل‌ها در تاسیسات ساختمانی، صنعتی و … کاربردی اساسی دارند؛ همچنین به‌صورت کابل‌های قدرت در وسایل برقی توان بالا مانند کوره‌های صنعتی و دستگاه‌های تهویه هوا و … به‌طور ویژه و رایجی استفاده می‌شوند.
![مشخصات کابل افشان]()

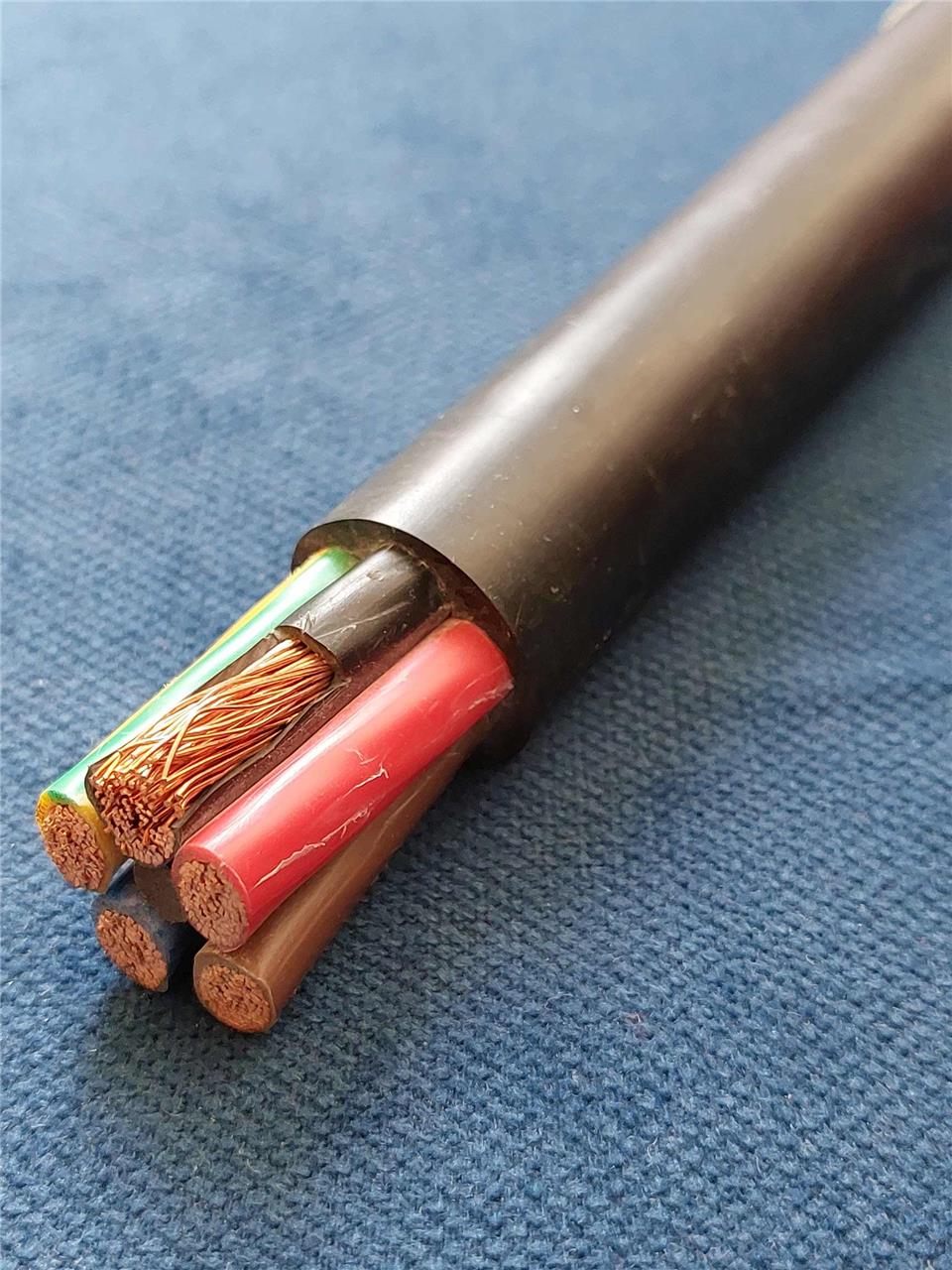

مشخصات کابل افشان
از جمله مشخصاتی که برای کابل‌های افشان می‌توان نام برد انعطاف پذیری بالای آن‌ها میباشد. کابل‌های افشان به راحتی نمی‌شکنند و خاصیت شکل پذیری دارند. همان گونه که قبل‌تر اشاره کردیم این کابل‌ها را در فاصله‌های کوتاه مورد استفاده قرار می‌دهند. کابل‌های افشان از مقاومت بالایی بهره می‌برند به صورتی که مقاومت آن‌ها به نسبت سیم و کابل‌های استخوانی و یکپارچه بسیار بیشتر میباشد به همین علت میباشد که میدان مغناطیسی که به وسیله آن‌ها ایجاد می‌شود به نسبت کابل‌های استخوانی کمتر میباشد. به دلیل این مشخصه قیمت کابل افشان کمی بالاتر از کابل‌هایی مانند مفتولی و غیره می‌باشند.
کابل‌های افشان به مانند سایر کابل‌های مفتول قادرند که ولتاژهای بین 300 ولت تا 500 ولت را تحمل نمایند. کابل‌های افشان با توجه به انعطاف بیشتری که دارند در محیط‌های نمناک و خشک کاربرد دارد. کابل‌های افشان از ویژگی‌های مختلفی برخوردارند که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
1 . در پیچ و خم شدن دارای استحکام بالایی می‌باشند.
2 . بازدارنده شعله و خود خاموش
3 . قطر کوچک خارجی
4 . وزن کابل کوچک
5 . سرعت تغذیه مسیر تا 240 متر در دقیقه میباشد.
انواع کابل افشان
- کابل افشان قدرت
- کابل انعطاف پذیر سبک
- کابل افشان آلومینیومی
- کابل افشان سبک
- کابل افشان تخت
- کابل افشان شیلد دار
کلی‌ترین کاربرد و ویژگی کابل افشان سرعت تغذیه مسیر آن بوده که در هر دقیقه حدود 250 الی 280 متر را تغذیه می‌کند و قطر و اندازه‌ی بیرونی کم آن، از سایر مشخصات این نوع کابل است؛ آنان همچنین در تجهیزات ضد آتش با قدرت تحمل دمای زیاد هم کاربرد دارند.
