    بررسی و معرفی انواع کابل برق فشارقوی

    برای انتقال نیروی الکتریسیته باید از مواد رسانا استفاده شود. کابل برق این کار را انجام می‌دهد. کابل‌ها در اندازه‌های مختلف و با توجه به نوع کارایی که باید داشته باشند، انواع مختلفی دارند.

    این ابزار از مس یا آلومینیوم روکش‌دار ساخته شده‌اند و دارای اندازه‌های متفاوت و همین‌طور قدرت خاصی هستند. در حین انتقال نیروی الکتریسیته، قدرت آن به دلایل مختلف مانند اصطکاک، هدر رفت انرژی و ... کاهش می‌یابد.

    انواع کابل برق فشارقوی

    به همین علت برای انتقال الکتریسیته در مسافت‌های زیاد باید از برق فشارقوی استفاده شود. کابل مورد استفاده برای این قدرت برق نیز باید از نوع فشارقوی انتخاب شود تا بتواند میزان الکتریسیته عبوری را تحمل کند.

    کابل برق فشارقوی انواع مختلفی دارد که به بررسی آن‌ها می‌پردازیم.

    کابل‌های فشارقوی یا ولتاژ بالا چه کاربردی دارند؟

    کابل‌های فشارقوی از لایه‌های مختلفی تشکیل شده‌اند. به کابل‌هایی که ولتاژ نامی بالاتر از 30 کیلووات را از خود عبور می‌دهند، کابل فشارقوی یا ولتاژ بالا می گویند.

    کابل‌های فشارقوی برای انتقال الکتریسیته از نیروگاه‌ها به شبکه‌های مرکزی یا شبکه‌های توزیع اولیه‌ی برق کاربرد دارند. مقاومت این کابل‌ها در برابر انتقال شدت‌جریان بالا، مناسب است و بسته به نیاز و ولتاژ عبوری انواع مختلف آن مورد استفاده قرار می‌گیرد. کابل‌های فشارقوی برای انتقال برق از شهری به شهر دیگر نیز استفاده می‌شوند.

    کابل فشارقوی در کجاها استفاده می‌شود؟

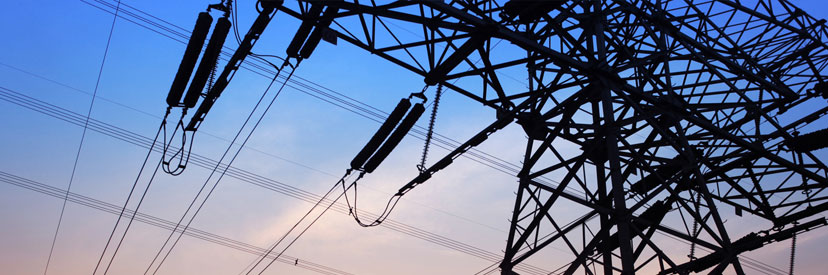

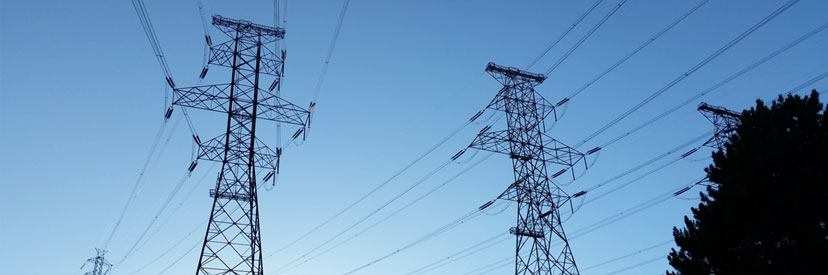

    کابل‌های فشارقوی برق بر روی دکل‌های بزرگ و بین‌شهری قرار می‌گیرند. امروزه برای توزیع برق، بیشتر از کانال‌ها و شبکه‌ی توزیع زیرزمینی بهره می‌برند.

    این کابل‌ها به صورت دفن در زیر زمین یا در کانال‌های مخصوص شبکه انتقال برق استفاده می‌شوند. گاهی اوقات برای کاربردهای صنعتی در کارخانجات و شرکت‌های تولیدی بزرگ، نیاز به برق با ولتاژ بالاست.

    از این رو از کابل فشارقوی برای این موارد نیز استفاده می‌شود و در برق‌کشی داخلی صنایع از آن‌ها بهره می‌برند.

    انواع کابل‌های فشارقوی

    کابل‌های فشارقوی با توجه به ولتاژ عبوری و لایه‌هایی که دارند، شامل سه نوع می‌شوند. هر کدام از این کابل‌ها نیز کاربرد خاصی دارند و در بخش‌های مشخصی به کار می‌روند. اگر میخواهید با کابل برق آشنا شوید این مقاله را از دست ندهید.

    انواع کابل برق فشارقوی

    - کابل فشارقوی معمولی: بالاترین ولتاژ شبکه در این کابل‌ها با توجه به ولتاژ اسمی میان رسانا و زمین و ولتاژ اسمی بین رساناها، 52، 72.5، 123، 146 و 170 کیلوولت است. سطح مقطع آن تا 1600 میلی‌متر مربع و یک رشته‌ای است.

    - کابل‌های فشارقوی زره‌دار: از این نوع کابل هستند و با غلاف جداکننده پی‌وی‌سی یا آرمور روکش شده‌اند. این کابل در برابر اشعه ماوراءبنفش و جانوران موذی مقاوم و ضد روغن و هیدروکربن نیز هستند.

    - کابل فشارقوی سرب‌دار و زره دار: غلاف فلزی این کابل از جنس سرب است و غلاف جداکننده و روکش نهایی از پی‌وی‌سی یا پی‌ای ساخته شده است. این کابل نیز در برابر اشعه ماوراءبنفش و جانوران موذی مقاومت خوبی دارد.

    کابل‌های فشارقوی در انواع تک شاخه تا پنج شاخه هم دسته‌بندی می‌شوند. در نوع تک شاخه، رسانه به صورت یک شاخه مشخص است و در پنج شاخه، پنج تکه‌ی مجزا در کنار هم قرار گرفته‌اند.

    سطح ولتاژ کابل‌های فشارقوی چقدر است؟

    کابل‌های فشارقوی سطح ولتاژ مشخصی دارند. در برخی دسته‌بندی‌ها، حداقل ولتاژ عبوری را از این کابل‌ها 30 کیلووات و برخی 36 کیلووات قرار می‌دهند. حداکثر توانی که برای این کابل‌ها در نظر گرفته می‌شود، 230 کیلووات است.

    البته کابل‌های فوق فشارقوی هم وجود دارند هک با علامت EHV شناخته می‌شوند و توانی تا 400 کیلووات دارند.

    کابل‌های فشارقوی در چه چیزهایی با هم تفاوت دارند؟

    کابل‌هایی که برای برق فشارقوی استفاده می‌شود در موارد زیر با هم تفاوت دارند:

    - نوع رسانای به کار رفته در آن‌ها ممکن است از نوع آلومینیوم یا مس باشد

    - حداکثر توان آن‌ها با هم متفاوت است و بسته به میزان شدت‌جریان مورد استفاده قرار می‌گیرند.

    - جنس عایق و پوشش کابل‌ها نیز با هم متفاوت هستند. ممکن است از جنس پلاستیک فشرده، پی‌وی‌سی، PE و ... باشند.

    - تعداد لایه‌های کابل از دیگر عواملی است که باعث تفاوت بین این ابزار شده است.

    - تعداد شاخه‌های رسانا موجود و سطح مقطع در کابل‌ها نیز با هم تفاوت دارند.

    انواع کابل برق فشارقوی

    معرفی برخی از کابل‌های فشارقوی به صورت جدول همراه با مشخصات آن‌ها



    نوع کابل فشار قوی - مشخصات علامت حک شده روی کابل ولتاژ تخصیصی مشخصات مقاومتی
    معمولی N2XSY, NA2XSY

    26 / 45 (52)KV, 36 / 60
    (72.5)KV, 87 / 150
    (170)KV, 76 / 132
    (145)KV, 64 / 110
    (123)KV


    برای استفاده‌های معمولی و صنعتی
    زره دار N2XSYRY, N2XSYBY, NA2XSYRY, NA2XSYBY

    26 / 45 (52)KV, 36 / 60
    (72.5)KV, 87 / 150
    (170)KV, 76 / 132
    (145)KV, 64 / 110
    (123)KV

    مقاوم در برابر نیروهای مکانیکی خارجی
    زره دار و سرب‌دار N2XSYKYRY, N2XSYKYBY, NA2XSYKYRY, NA2XSYKYBY

    26 / 45 (52)KV, 36 / 60
    (72.5)KV, 87 / 150
    (170)KV, 76 / 132
    (145)KV, 64 / 110
    (123)KV

    مقاوم در برابر نیروهای مکانیکی خارجی و پایدار در برابر حلال‌ها، مواد خورنده و هیدروکربن‌ها. این گروه برای دفن در زیر زمین مناسب‌تر هستند.





    ملاکِ تعیین قیمت کابل‌های فشارقوی چیست؟



    قطعاً کیفیت و عملکرد بهتر کابل باعث می‌شود تا قیمت بالاتری نیز داشته باشد. عواملی مانند سطح مقطع، جنس هادی، جنس عایق، میزان مقاومت آن در برابر عوامل محیطی، ولتاژ قابل عبور از کابل و مواردی از این قبیل باعث می‌شوند تا قیمت کابل‌های فشارقوی با هم متفاوت باشند.

    علاوه بر مشخصات کابل، ممکن است برند و شرکت‌های تولید کننده نیز قیمت‌های متفاوتی را برای محصولات خود تعیین کنند.
