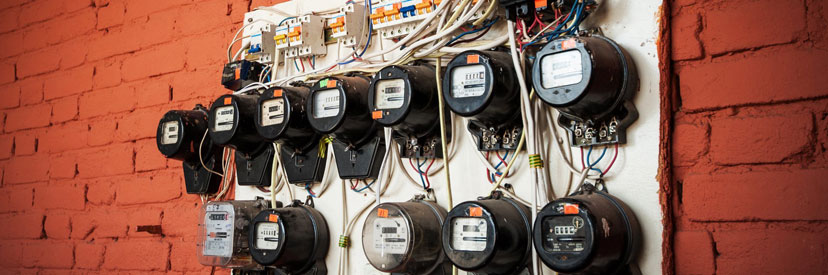

انتخاب کابل مناسب برای کنتور برق

کنتور وسیله‌ای است که مقدار انرژی الکتریکی مصرف‌شده را اندازه‌گیری می‌کند. مهم‌ترین عوامل در تعیین کابل مناسب برای کنتور برق عبارتند از :

• تک‌فاز یا سه‌فاز بودن مصرف‌کننده

• ولتاژ

• حداکثر جریان عبوری (آمپر مصرفی)

• فاصله خط توزیع تا محل انشعاب

در این مقاله از سیم و کابل زیتون میخواهیم انتخاب درست یک کابل مناسب برای کنتور برق را بررسی کنیم و صرفا به بررسی مصرف‌کننده‌های تک‌فاز می‌پردازیم. ولتاژ در مدار ثانویه ترانسفورماتورهای توزیع در ایران تقریبا 230 ولت (به صورت تک‌فاز) است که با در نظر گرفتن افت ولتاژ، برقی که به مصرف‌کننده می‌رسد، تقریبا در حدود 220 ولت خواهد شد. بر خلاف ولتاژ که برای مصرف‌کننده‌های تک‌فاز، تقریبا ثابت است، از نظر جریان عبوری از کنتور، تفاوت زیادی بین مصرف‌کننده‌ها وجود دارد.

جریان استاندارد برای انشعاب تک‌فاز، 25 آمپر است، ولی در روستاها از انشعاب تک‌فاز 15 آمپر هم استفاده می‌شود. در حال حاضر به دلیل استفاده از تجهیزات پرمصرف، تعداد انشعاب‌های تک‌فاز 32 آمپر نیز رو به گسترش است.

پارامتر تأ‌ثیرگذار بعدی در انتخاب سیم مناسب برای کنتور، حداکثر فاصله مجاز است که در جدول زیر برحسب واحد متر برای اشتراک‌های 15، 25 و 32 آمپر تک‌فاز و برای سه سطح مقطع مختلف از کابل‌های مسی دو رشته‌ای بیان شده است. برای کابل‌های آلومینومی باید سطح مقطع کابل مسی را در 6/1 ضرب کرد. در شرایط جریان یکسان، هرچه سطح مقطع کابل بیشتر باشد می‌تواند فواصل بیشتری را پوشش دهد.

کابل مناسب برای کنتور برق سه فاز

انتخاب کابل مناسب برای کنتور برق سه فاز از اهمیت ویژه‌ای برخوردار است، زیرا این نوع کنتور معمولاً برای تجهیزات صنعتی و مصرف‌کننده‌های پرقدرت مورد استفاده قرار می‌گیرد. در این موارد، عواملی همچون ظرفیت آمپری، افت ولتاژ مجاز، و سطح مقطع کابل نقش کلیدی دارند. به طور معمول، ولتاژ کنتورهای سه فاز در ایران 400 ولت است و جریان عبوری می‌تواند از 32 آمپر تا چند صد آمپر متغیر باشد. برای محاسبه سطح مقطع کابل مناسب، باید پارامترهایی مانند طول مسیر کابل، توان مصرفی تجهیزات، و نوع هادی (مسی یا آلومینیومی) را در نظر گرفت. کابل‌های مسی به دلیل هدایت الکتریکی بهتر و مقاومت کمتر، انتخابی بهینه‌تر محسوب می‌شوند، هرچند هزینه بیشتری دارند. به طور کلی، استفاده از کابل‌های استاندارد با سطح مقطع مناسب و کیفیت ساخت بالا، عملکرد بهینه و ایمنی سیستم را تضمین می‌کند.

کابل مناسب برای کنتور برق تک فاز

انتخاب کابل مناسب برای کنتور برق تک فاز اهمیت زیادی دارد، زیرا این کابل نقش اصلی در انتقال ایمن و پایدار جریان برق به واحدهای مصرفی را ایفا می‌کند. در سیستم‌های تک فاز، کابل باید هم توانایی تحمل جریان مصرفی را داشته باشد و هم با استانداردهای ایمنی سازگار باشد.

یکی از نکات کلیدی در انتخاب کابل مناسب، تعیین مقطع عرضی آن بر اساس میزان جریان مصرفی و طول مسیر کابل‌کشی است. برای مثال، اگر مسافت کابل‌کشی زیاد باشد، باید کابلی با مقطع بزرگ‌تر انتخاب شود تا افت ولتاژ به حداقل برسد.

جنس رسانای کابل نیز اهمیت زیادی دارد. معمولاً کابل‌های مسی به دلیل رسانایی بالا و مقاومت کم، انتخاب بهتری نسبت به کابل‌های آلومینیومی هستند. البته، قیمت و وزن کابل نیز ممکن است در این تصمیم‌گیری تأثیرگذار باشد.

همچنین عایق کابل باید مقاوم و با کیفیت باشد. برای محیط‌های داخلی معمولاً از کابل‌های با عایق PVC استفاده می‌شود، اما اگر کابل‌کشی در محیط باز انجام می‌شود، استفاده از کابل‌هایی با عایق مقاوم در برابر اشعه UV و رطوبت توصیه می‌شود.

رعایت استانداردهای محلی و مشورت با کارشناسان برق می‌تواند اطمینان حاصل کند که کابل انتخابی هم از نظر ایمنی و هم از نظر عملکرد بهترین گزینه ممکن است.

انتخاب کابل برای موتور

بیشترین حجم مصرف برق در صنعت مربوط به الکتروموتورهای سه‌فاز است که توسط کابل سه‌فاز تغذیه می‌شوند. انتخاب کابل با سطح مقطع مناسب برای الکتروموتورها را می‌توان از دو دیدگاه ظرفیت آمپری و افت ولتاژ مجاز بررسی کرد. جریان نامی یک موتور سه فاز از رابطه‌ی زیر محاسبه می‌شود:

I=P/√3VKη

که در این رابطه P توان موتور بر حسب وات، V ولتاژ خط بر حسب ولت، K ضریب قدرت، η راندمان موتور و I جریان نامی است. به عنوان مثال برای یک موتور سه‌فاز با توان 10 کیلو وات، ضریب قدرت 86/0، راندمان 95/0 و و لتاژ خط 400 ولت، جریان نامی با توجه به رابطه فوق، 18 آمپر می‌شود. با استفاده از جدول تعیین جریان مجاز کابل‌های برق با توجه به شرایط محیط، می‌توان سطح مقطع مناسب کابل موتور را تعیین کرد که در مورد مثال بالا این مقدار 5/1 میلی‌متر مربع می‌شود.

از دیدگاه افت ولتاژ، سطح مقطع کابل را می‌توان از رابطه زیر محاسبه کرد:

A=√3ILK/N∆V V

که در این رابطه A سطح مقطع کابل بر حسب میلی‌متر مربع، N ضریب هدایت هادی، L طول کابل، P توان بر حسب کیلووات و ΔV افت ولتاژ مجاز است. در مورد مثال فوق و با فرض افت ولتاژ دو درصد، طول 100 متر برای کابل ضریب هدایت 56 برای مس، سطح مقطع کابل برابر با 6 میلی‌متر مربع خواهد شد.

جدول قطر کابل برق

پتانسیل حمل بار الکترکی توسط کابل‌ها با اندازه‌گیری قطر آنها سنجیده می‌شود. یکی از راه‌هایی که می‌توان قطر سیم و کابل برق را اندازه‌گیری کرد، استفاده از دستگاهی است که به همین منظور ساخته شده است.

دستگاه اندازه‌گیری قطر سیم و کابل، سوراخ‌های متعددی دارد که می‌توانید با قرار دادن سیم یا کابل مورد نظر روی آنها و پیدا کردن سوراخی مناسب با سیم و کابل خود، قطر را به دست آورید.

کولیس، دستگاه دیگری است که می‌توان از آن برای به دست آوردن قطر سیم و کابل کمک گرفت. کافیست کابل را داخل گیره‌های کولیس بگذارید و پس از کنار زدن گیره متحرک دستگاه، عدد نوشته شده را که در واقع همان قطر کابل است بخوانید. قطر سنج لیرزی هم برای به دست آوردن قطر کابل و سیم استفاده می‌شود.

جدول قطرهای رایج کابل های مسی و آلومینیومی در بازار

سیم های ورودی و خروجی کنتور برق

سیم‌های ورودی و خروجی کنتور برق نقش کلیدی در انتقال انرژی به تجهیزات برقی ایفا می‌کنند. سیم ورودی کنتور، وظیفه انتقال برق از شبکه توزیع به کنتور را بر عهده دارد، در حالی که سیم خروجی، برق اندازه‌گیری‌شده توسط کنتور را به مدارهای داخلی ساختمان هدایت می‌کند.

انتخاب این سیم‌ها باید با دقت بالایی انجام شود؛ زیرا جنس، سطح مقطع و کیفیت آن‌ها تأثیر مستقیمی بر عملکرد کلی سیستم برق دارد. برای سیم‌های ورودی معمولاً از کابل‌های با سطح مقطع بزرگ‌تر استفاده می‌شود تا بتوانند جریان برق ورودی را به‌درستی و بدون افت ولتاژ منتقل کنند. از طرفی، سیم‌های خروجی باید متناسب با مصرف داخلی ساختمان و تعداد دستگاه‌های برقی انتخاب شوند تا از گرمای بیش‌ازحد یا افت کارایی جلوگیری شود.

علاوه بر این، توجه به جنس سیم‌ها نیز اهمیت دارد. سیم‌های مسی به دلیل هدایت الکتریکی بالاتر، عملکرد بهتری نسبت به سیم‌های آلومینیومی دارند، اما ممکن است هزینه بیشتری داشته باشند. در نتیجه، انتخاب مناسب میان هزینه و کیفیت می‌تواند بهره‌وری سیستم را بهینه کند.

سوالات متداول انتخاب کابل مناسب کنتور برق

1- کابل مناسب برای کنتور برق تک فاز چیست؟

ولتاژ در مدار ثانویه ترانسفورماتورهای توزیع در ایران تقریبا 230 ولت (به صورت تک‌فاز) است که با در نظر گرفتن افت ولتاژ، برقی که به مصرف‌کننده می‌رسد، تقریبا در حدود 220 ولت خواهد شد. بر خلاف ولتاژ که برای مصرف‌کننده‌های تک‌فاز، تقریبا ثابت است، از نظر جریان عبوری از کنتور، تفاوت زیادی بین مصرف‌کننده‌ها وجود دارد. جریان استاندارد برای انشعاب تک‌فاز، 25 آمپر است، ولی در روستاها از انشعاب تک‌فاز 15 آمپر هم استفاده می‌شود.

2- سایز کابل برق ورودی ساختمان چیست؟

سایز استاندارد سیم های برق 0.25، 0.50، 0.75، 1، 1.5، 2.5، 4، 6، 10، 16، 25، 35، 50، 70، 95، 120، 150، 185، 240 و 300 می‌باشد.
